一、系统概述
智能化停车场系统采用纯车牌自动识别技术、视频停车诱导技术及移动互联网APP停车应用技术，同时支持多种缴费场景和支付方式的全新智能化停车场系统。
系统能准确识别进出车辆的车牌号码，并以车辆的车牌号码作为车辆的识别标识，实现车辆的快速进出、轻松准确的停车定位及找车等功能。实现停车场的自动化、可视化和无需人工值守管理，降低了停车场的管理费用，大大提高了停车场的管理水平。

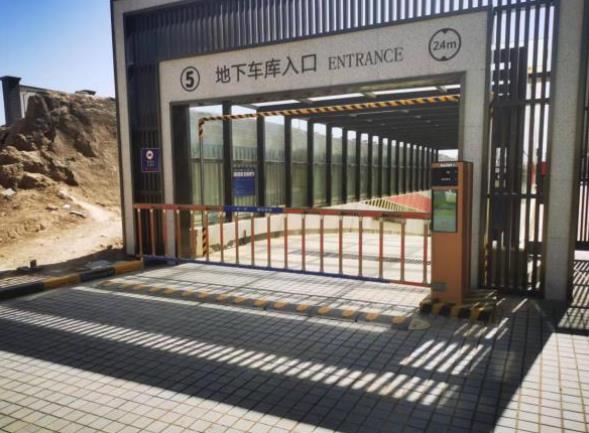

兰州智能化停车场系统

二、与传统停车场相比，智能化停车场系统优势明显
1、出入口通行效率高
入口高通行率可达20部车/分钟，结合自助缴费终端，出口亦可达到与入口一样的通行效率，避免停车场内外车辆排队拥堵。
2、缴费方式多样化
除出口收费外，系统还提供自助缴费终端、中心收费、移动支付、银联闪付、城市一卡通支付、VIP会员卡积分支付等多种方式缴纳停车费用，进一步方便车主，提高出口通行效率。
3、方便快捷找到停车位
在车场内的每个车位上安装车位识别摄像机，对车位使用情况进行实时监测，判断每个车位是否有车辆停放，并识别停放车辆的车牌号码。 由车位识别摄像机上集成的指示灯及LED车位方向指引屏指引车主快速地寻找到空车位。
4、快速查找爱车停放位置
l在楼梯口、电梯口、中心收费处等位置安装车辆查询机，查询机采用大型液晶触摸屏，可进行车牌号码及车位号输入和显示功能。
显示屏显示车辆停车区域、车位等文字信息，并以电子地图的方式显示车辆停车位置，方便车主快速找到自己的车辆，实现寻车功能。
l手机APP停车应用客户端查找爱车停放位置，在手机APP停车应用客户端上通过扫描二维码、输入停车编号来查询车辆的停放位置。
5、车位高清录像功能，减少因车辆刮碰引起的纠纷
系统具有录像功能，可以在一段时间内保存所监控车位的录像，以供查询。因此可以有用遏制停车场内常见的停车刮擦、车窗被砸等现象，提高车辆停车安全保障。
6、手机短信发送功能
根据需要提示月租车辆到 期延期信息、月租车辆车辆进入离开车场信息、月租车辆停车的车位信息等
7、显著降低后期运营成本
系统能够有用降低收费员工工作强度，而且无需补充IC卡、纸票等耗材，后期运营成本大大降低。
8、节能减排，低碳我国
车辆进场无需频繁刹车起步，减少碳排放量和车辆的损耗，降低PM2.5，共同创造绿色我国。

小区智能化停车场系统解决方案

三、智能化停车场系统说明
全新智慧型停车场管理系统包含出入口无卡进出车辆管理、移动互联网APP停车应用管理、视频车位引导及智能寻车管理、多种缴费应用方式管理四大部分。
l系统特点
Ø通过车牌自动识别技术，运用动态视频和静态图像高精度识别车牌，识别率高，响应速度快，达到快速通行，避免排队拥堵；
Ø配合采用1.8秒高速道闸确保车辆快速通行入场
Ø避免收费漏洞，通过车牌识别核算停车费，核算机制严密，避免停车收费人员利用拾取购物小票等方式贪污停车费。
管理中心为B/S架构模式，无线安装客户端，可直接通过Internet网络远程对停车场设备进行设置及数据分析查询
l智能化停车场系统设备组成部分
Ø入口控制部分：自动挡车器、车辆检测器、车牌识别器（含一体式网络高清摄像机、频闪灯）、车道信息控制器、信息（满位）显示屏、语音模块。
Ø出口控制部分：自动挡车器、车辆检测器、车牌识别器（含一体式网络高清摄像机、频闪灯）、车道信息控制器、信息（收费）显示屏、语音模块。
Ø中心收费部分：岗亭、收费电脑、管理软件（B/S架构，IE浏览器操作界面，无需直接安装于收费电脑中）、自助缴费机（寻车与缴费二合一功能）。
Ø管理中心：数据服务器、管理电脑、管理软件（B/S架构，IE浏览器操作界面，无需直接安装于管理电脑中）、短信猫（根据需要提示月租车辆到期延期信息、月租车辆进入离开车场信息、月租车辆停车的车位信息等）。
l固定车辆进/出场流程：
进场流程说明：
固定车辆驶入停车场入口，车辆压地感线圈，触发车牌识别器抓拍图像并识别车牌号码，系统记录车牌号码、入场抓拍图像、入场时间等信息，显示屏、语音提示相关信息（如车牌号码、欢迎入场、固定车辆剩余日期等）并开启挡车器，车辆入场，闸杆自动落下，车辆进入车场内泊车。
出场流程说明：
固定车辆驶到停车场出口，车辆压地感线圈，触发车牌识别器抓拍图像并识别车牌号码，系统记录车牌号码、出场抓拍图像、出场时间等信息，显示屏语音提示相关信息（如车牌号码、一路平安、固定车辆剩余日期、延期等）并开启挡车器，车辆出场，车过后，闸杆自动落下，车辆通行离开停车场。
l固定车车牌识别情况处理分析
(1)月卡车进出场车牌识别都正确的情况
车辆进出场车牌都识别正确的情况下，系统直接开闸。如下图
(1)月卡车进出场车牌识别错误的情况
系统具有车牌号模糊对比查询功能，可在系统设置不同的对比位数，高不能超过7位。当出入口摄像机识别的车牌号错误时，有用对比位数在设置的范围之内，系统可自动找出正确车牌号，无需人工去修正。如：正确车牌号“粤BP2907”,系统设置的有用对比位数为6位，当出场识别出的车牌号为“粤BP2903”时，系统会查询到正确的车牌号。
进场流程说明：
临时车辆驶入停车场入口，车辆压地感线圈，触发车牌识别器抓牌图像并识别车牌号码，系统记录车牌号码、入场抓拍图像、入场时间等信息，显示屏语音提示相关信息（如车牌号码、欢迎入场等）并开启挡车器，车辆入场，闸杆自动落下，车辆进入车场内泊车。
出场流程说明：
临时车辆驶到停车场出口，车辆压地感线圈，触发车牌识别器抓牌图像并识别车牌号码，系统记录车牌号码、出场抓拍图像、出场时间等信息，显示屏语音提示相关信息（如车牌号码、缴费信息等）。
临时车辆不需要缴纳费用（免费）或已在中心收费处缴纳过费用，则自动开启挡车器，车辆出场，车过后，闸杆自动落下，车辆通行离开停车场。
临时车辆需要缴纳费用的（系统无中心收费处），完成缴费后，手动开启挡车器，车辆出场，车过后，闸杆自动落下，车辆通行离开停车场。
临时车辆车牌号码识别有误时，需要人工操作，完成缴费后，手动开启挡车器，车辆出场，车过后，闸杆自动落下，车辆通行离开停车场。
l临时车车牌识别情况处理分析
(1)临时车进出场车牌识别有误的情况
临时车在入口识别错误车牌后，系统会自动开闸放行，在出口识别到车牌后，会弹出修正窗口如下图（1），待人工修正后，弹出收费窗口如下图（2），人工收费后放行。
l空牌车车牌识别情况处理分析
当入口识别到空车牌时，系统会自动放行，在出口识别到空车牌时，由工作人员在选择入口对应的空车牌车辆（可根据入场时间、卡类等条件进行选择），选择后由人工确定开闸放行。如下图：
l系统描述
“移动终端APP停车”是一款基于手机等智能移动终端的车主应用，可以让广大车主在日常生活中停车更加便捷，体验移动互联网带来的无比轻松感受。
主要功能：
Ø可查询停车场相关信息及车场内车位的剩余情况；
Ø通过移动终端提前预定好车位，方便车主到达车库后直接停车，不用再为没有车位停车而烦恼；
Ø通过移动终端扫描二维码、输入车牌号或车位号等方式可快速寻找爱车停放位置；
Ø利用支付宝、微信等支付方式可方便快捷的缴纳停车费用；
1、找停车场停车位功能
帮助车主外出能快速找到停车场及停车位数量，避免停车堵车现象；
车主可打开APP客户端，需开GPS定位功能。选择点击“停车场查询”，弹出电子地图（有地图模式、列表模式），选中开车去的目的地，会弹出目的地停车场相关信息，可以获取路线。（停车场需支持我司手机APP停车功能）
2、预订停车位功能
车主可以在去到目的地之前提前预订好车位，方便车主在预定的有用时间内到达车库后可直接停车，若超过预订时间，则系统默认自动取消其预订功能，该车位可重新被启用。预订车位需要支付定的预订费用，如果车主在预订时间内没有到达停车场，则预订费不退回。如果车主在预订时间停车，则预订费可以抵扣停车费。

3、室内寻车功能

l基本流程

在大型停车场，车主找到自己的停车位置是一件麻烦的事情。反向寻车功能为车主提供找车的便利性。反向寻车功能的前提是系统要记录车辆的停放位置。用户在使用反向寻车功能时，需要确认车辆信息和自己的当前位置。
l记录车辆的位置

1、扫描二维码
用户在停车后通过APP应用扫描附近墙壁上的二维码，从而实现对车辆停放位置的记录。此时的车辆停放的位置信息存放在用户手机上。
2、记录位置编号
用户在停车后通过应用输入车辆位置编号，从而实现对车辆停放位置的记录。此时车辆停放的位置信息存放在用户手机上。
3、车牌识别
通过安装在车道上方的车位相机识别车牌号记录停放车辆信息（将车牌号与对应的车位号一并存到后台）。
l确定用户当前位置（查找车辆）
1、扫描二维码
用户通过应用扫描附近墙壁上的二维码，从而实现对当前位置的定位，同时弹出用户当前位置与车俩的线路图，便于用户更快捷的找到车辆。
2、输入位置编号
用户通过应用输入附近位置的编号，从而实现对当前位置的定位，同时弹出用户当前位置与车俩的线路图，便于用户更快捷的找到车辆。
3、输入车牌号
用户通过输入车牌号，查询车辆停放位置信息，同时弹出用户当前位置与车俩的线路图，便于用户更快捷的找到车辆。
4、出场缴费采用移动快捷支付功能
车主点击软件界面上的“我要出场”按钮，系统会弹出车牌号、停车费用及停车时间等相关信息。车主可根据系统提供的快捷支付方式去支付停车费用。
快捷支付手段包括：微信、支付宝、银联等。
3.3智能视频车位引导系统
视频车位引导与寻车系统集视频图像捕捉、车牌识别、空位指示、智能车辆定位于一体，是基于车牌识别技术的新一代车位引导、车辆查询系统，通过一套系统即可实现车位引导和车辆查询的双重功能，并与停车场出入口管理系统实现对接。它利用具有位置ID的车位识别摄像机来识别每个车位的占用状态和识别车牌号码，从而实现已停车辆的车牌与车位的对应关系。
l车位引导功能
在车位前上方安装车位识别摄像机，对车位使用情况进行实时监测，判断每个车位是否有车辆停放，并识别停放车辆的车牌号码。系统对每个车位使用情况进行处理计算，并利用显示屏进行信息发布。
根据车库具体情况，在各个地库入口处、相应通道等位置设置车位引导分区显示屏，提示每个行车方向车位剩余信息。车主根据提示信息可快速找到车位，并停放车辆。
各区域入口可放置满位显示屏，显示各区域车位使用情况。
l寻车功能
在楼梯口、电梯口、中心收费处等位置安装车辆查询机，查询机采用大型液晶触摸屏，可进行车牌号码输入和显示功能。车主在车辆查询机上输入车牌号码，查询到自己的车辆后，显示屏显示车辆停车区域、车位等文字信息，并以电子地图的方式显示车辆停车位置、行走路线，方便车主快速找到自己的车辆，实现寻车功能。
系统主要包括如下组件：
Ø车位识别摄像机：安装于每两个或三车位前上方，抓拍车辆图片；并根据车位是否占用显示相应颜色，供车主寻找到空车位停车。
Ø视频处理器：采用TCP/IP与车位识别摄像机连接，采集和处理摄像机数据，并上传到服务器。
Ø方向指引屏：显示相应区域的剩余车位数量，方便车主快速找到空车位。
Ø寻车终端：用于快速查询到车辆停放车位，并采用电子地图指示取车路线。
Ø管理中心：系统各组件的综合管理中心，实现数据计算、显示发布等功能。
每个摄像机采用网线（TCP/IP协议）与视频处理器（即识别终端）连接，所有车辆方向指引屏采用通讯线（RS485协议）与视频处理器（即识别终端）连接。
l系统工作原理
针对地下停车场的车位引导系统，采用视频图像处理技术，在每2个或3个车位安装一个车位识别摄像机（根据选用设备决定），作为前端采集及检测设备；一个车位视频处理器可连接16个车位识别摄像机，多可监管48个车位；车位视频处理器把采集到的车位信息及车辆信息进行识别，实时驱动车位指示灯切换至相应的颜色，同时将车牌照片和车位信息通过网络交换机上传至应用服务器，更新电子地图并保存。每个停车场设置一个数据服务器，管理本停车场车牌图像；通道处设置有车位引导分区显示屏，提示各方向空余车位数，供驾驶人员寻找空车位。
用户寻车时，在寻车终端上输入用户车牌号，系统提供该车牌号后一次车辆识别的图像和停车位置，用户选择自己的车辆图片后，终端提供当前停车场的平面电子地图，并显示车辆停放位置及时间信息。
3.4.1自助缴费机
停车场自助缴费机是一个无人值守智能收费系统，可以代替人工收费，实现无人值守，该系统集缴费、信息查询、平面广告于一体，通过数据网络和系统后台，提供自助服务，具有纸币接收和找零、硬币接收和找零、条码扫描、凭条打印、视频摄像抓拍、液晶显示触控等功能，操作简单方便，可以实现多种人民币自助收款及找零功能（可增加银行卡闪付功能缴纳临时停车费，或实现月卡延期和储值卡充值）。自助缴费机一般安装在中心收费处，方便车主自助缴纳停车费，提高停车场的运行速度。
主要特性有：
Ø具备停车自助缴费、停车时间和停车费用查询功能及反向寻车功能。
反向寻车管理软件
当反向寻车管理软件安装于查询终端上使用时，只需先在系统设置内把反向寻车钩选上，并选择需要管理的地图即可。
进入反向寻车界面，在车牌号码输入栏内输入车牌的任意3位以上，系统自动查询并列出与之相关的车牌号码列表，用户选择正确的车牌号码点击“查找”，系统自动查找出该车的停车位置，地图上以“您当前的位置与车位同时跳动30秒”，同时该车位的上方显示车牌号码。用户通过地图上的位置信息找到自己的车辆。
