小区安防监控系统解决方案，近年来，随着外来人口的大量流入，城市人口状况呈现基数大、流动性高、居住位置分散、管控难度高的特点，由此衍生的各类治安、刑事案件以及其他社会问题也出现逐年上升趋势。

兰州小区智能化安防监控系统

一、需求分析
根据小区的建筑特色及实际安防需求，小区的防护范围划分为两道防线：

首要防线是小区的主次出入口及外围周界。

小区主次出入口是人员、车辆进出的必经之处，虽然24小时有保安人员值守，但是单靠保安人员来实现整个出入口的管理不仅在安全性上不高，并且会给值班人员带来很大的压力。在该区域设计视频监控系统，实现对进出人员及车辆的记录、控制。

小区周界覆盖距离长，是小区安全防范较为薄弱的区域，也是犯罪份子容易绕过保安人员直接入侵小区的主要地点，因此在该区域建设视频监控系统，不仅提高了小区的安保性，同时也节省了大量的人力投入成本。

第二道防线是小区的公共场所及住宅楼周边。
系统在公共场所、主要干道岔路口及住宅楼周边等立杆安装室外监控点，实时监控这些区域的人员及车辆。

设计一整套性能可靠、使用方便、容易扩展的开放性视频监控系统对小区实施全时段的技术防范是非常有重要的。视频监控系统是通过图像监控的方式对小区的主要出入口和重要区域作一个实时、远程视频监控的安防系统。系统通过前端视频采集设备即摄像机将现场画面转换成电子信号传输至中心，然后通过显示单元实时显示、存储设备录像存储等，实现工作人员对各区域的远程监控及事后事件检索功能。

二、设计原则与规范

一、设计原则

1、可靠性

小区是安家居住的场所，除小区本来住户外每天都有大量访客到访，小区安保人员数量少，因此对智能小区安防系统的可靠性有特别的要求，只有可靠的系统，才能发挥有用的作用。

2、安全性
对系统采取重要的安全保护措施，防止过载、断电和人为破坏，具有高度的安全和保密性。

3、方便性
一般小区的安保人员都没有受过高等教育，对高科技的产品接触不多，为方便安保人员的日常操作，监控系统的操作灵活简便，人机界面友好，操作人员能够方便的进行使用及维护，使整个系统的功能得以大实现。

4、扩展性

系统设计留有充分的余地，设备采用模块式结构，在需要时可随时补充，使系统具备灵活的扩展性，以便日后比较方便地进行系统扩充。

小区安防监控系统解决方案

二、设计规范

智能小区安全防范系统建设以国家、行业相关规范和标准为设计标准及依据，依据和要求如下：

《安全防范工程设计规范》                   GB50348
《智能建筑设计标准》                       GB/T50314
《民用建筑电气设计规范》                   JGJ/T16
《智能建筑工程质量验收规范》               GB50339
《建筑与建筑群综合布线系统工程设计规范》   GB/T 50311
《安全防范工程程序与要求》                 GA/T75-94
《视频安防监控系统技术要求》               GA/T 367
《出入口控制系统技术要求》                 GA/T 394
《安全防范视频监控联网系统信息传输、交换、控制技术要求》GB/T28181

三、系统整体设计

本视频监控系统采用全数字视频监控系统，前端采用高清摄像机，主要对小区内各个场所，包括周界围墙、出入口、公共场所及住宅楼周边等进行全方位立体式监控，在小区搭建局域网络进行数据传输，前端点位数据首接入分控中心进行分布式存储，总控中心对所有视频进行管理、浏览及解码上墙，并对重要点位视频进行集中存储。

视频安防监控系统主要由摄像机、传输、显示三部分组成，以记录监视目标的情况。

一、整体框架

兰州安防监控系统

二、摄像机布置原则

根据设计标准指引要求，分别在以下位置设置相应类型的摄像机：

(1)  住宅单元大堂设消防通道口、地下电梯厅；

(2) 地下停车场（机动车出入口、主车道、非机动车及行人出入口）：

(3) 电梯内机；

(4) 小区主要干道、公共场所；

(5) 小区人行主出入口；

(6) 在围墙外围合适位置，摄像机的监控距离为30-50米。

三、摄像机点位安装设计

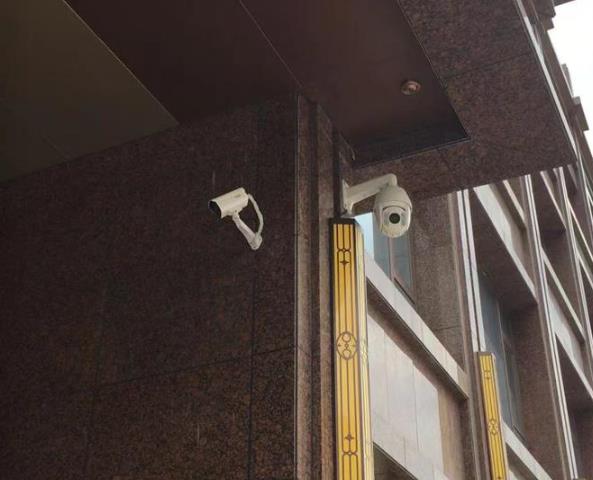

1、室外摄像机安装：

室外摄像机全部采用立杆安装，立杆上做避雷针，立杆下做好接地措施。立杆的选用，尽量采用与路灯照明立杆相宜的款式，并且详细安装设计请参见安装大样图。

原则上300米以内的摄像机的视频、电源线缆集中到一个设备箱内，在设备箱内安装视频光端机及开关电源，通过光端机将视频信号转换成光信号将视频传送到监控中心。

高空抛物摄像机

设备箱内由就近楼内或路灯照明回路引入交流供电电源，电源设计要求采用双路供电。

2、周界报警监控：

在小区周界部署智能摄像机，可以智能排除因风吹草动、动物经过、天气变化产生的干扰，发生异常情况时前端相机能够直接发出声光报警进行威慑，保障小区内外部安全，减轻物业管理人员的工作负担。

3、室内摄像机安装

需要安装室内摄像机的部位主要是摄像机主要是大堂、地下车库，这些部位的摄像机均采用支架护罩安装方式实施，根据现场选择近路由接入设置在地下车库的设备箱内，再通过光端机将视频信号转换成光信号传送到监控中心。

3、电梯摄像机安装

电梯监控视频传输可分为有线和无线两种。

有线传输：采用的是专业电梯随行电缆，一般的随行线缆使用时损耗严重，寿命在一到二年之间。高层电梯线缆对抗拉伸强度和电气参数有较高要求，防止线缆负载自重时拉伸变形导致阻抗不匹配，视频信号信噪比衰减产生干扰。再次更换新随行线缆施工困难，施工周期长，而且更换随行电缆的成本也较高。

无线传输：无线传输采用点对点的方式，轿厢上安装一个发射点、电梯井端部安装一个接收点，数据可在电梯轿厢运动时自由传输。无线传输设备安装简单且寿命至少在3年以上，带宽满足高清监控视频传输。

另外电瓶车入梯监控：

在小区电梯加装智能监控，可准确识别到电瓶车入梯，从而联动语音进行自动报警，安保人员快速响应并回溯报警事件，有用制止电瓶车入梯现象发生，减少安全隐患。

四、系统配置说明

1、小区室外道路：相隔50-100米设置固定摄像机，采用200万像素高清晰度、低照度、日夜型彩色摄像机、焦距变化范围在3.5~8ｍｍ的固定彩色摄像机；

2、出入口、主干道路叉道口、小区次出入口：采用400万像素高清晰度、低照度、日夜型、焦距变化范围在3.5~8ｍｍ的固定彩色摄像机；

3、地下车库：在主车道兼顾上下楼梯口的附近，相隔50米设置固定摄像机，采用200万像素高清晰度、日夜型、焦距变化范围在3.5~8ｍｍ的固定彩色摄像机；

4、高层住宅楼电梯轿箱内：由于范围比较窄，在电梯内采用3mm广角半球彩色防爆摄像机，可视角度大于90度；

5、各住宅楼首层大堂出入口：摄像机对着出入口安装，由于摄像机处于逆光的安装环境，为了更加清晰监控进出人员和室外情况，因此采用宽动态、高清晰度、日夜型彩色摄像机、焦距变化范围在3.5~8ｍｍ的固定彩色摄像机；日夜自动转换型彩色固定摄像机；设备选型允许时优先选用半球机；

6、各住宅楼地下各层单元出入口：在电梯间内面向门禁出入口设置固定摄像机，采用高清晰度、日夜型彩色摄像机、焦距变化范围在3.5~8ｍｍ的固定彩色摄像机；

五、系统组成

1、前端部分：

前端支持多种类型的摄像机接入，根据用途选择不同摄像机接入。

2、传输网络部分
传输网络部分主要是对前端接入到核心交换机之间的网络进行设计，前端系统通过光纤收发器等网络传输设备将新建前端网络高清摄像机连接至监控中心的接入交换机，再通过接入交换机将网络信号汇聚到中心的核心交换机，监控中心端的接入交换机负责PC工作站和NVR存储等设备的接入。

3、监控中心部分：
监控中心采用磁盘阵列存储服务器将高清视频图像进行存储，解决数据落地问题；配置视频综合平台，完成视频的解码解码、拼接；

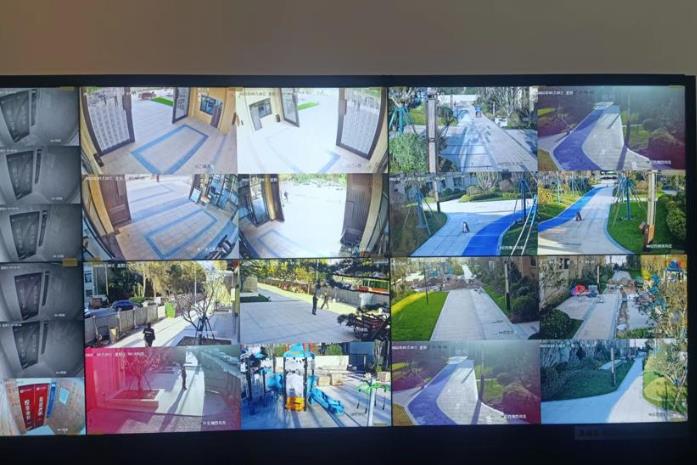

监控中心部署LCD大屏用来将视频进行上墙显示等。网络摄像机接入到视频综合平台，实现统一的管理平台、统一的切换控制系统和统一的显示系统，实现对整个系统的统一配置和管理。

4、综合平台部分：

应用管理平台部署在视频综合平台的服务器板卡上，形成一体化的配置，应用管理平台可以对高清视频和用户进行统一管控，并且配置PC工作站进行预览、回放、下载等操作。

5、门卫分控中心部分：

门卫采用管理电脑访问监控中心平台，实时预览回放监控数据。

6、小区物业部分：

物业采用管理电脑访问监控中心平台，实时预览回放监控数据。
