弱电电缆桥架安装过程你知道多少？

来源：未知时间：2022-02-26 15:22

弱电电缆桥架安装过程你知道多少？弱电电缆桥架是整个布线工程中不可缺少的部分，设计选型过程应根据各个系统线缆的类型、数量，合理选定适用的桥架至关重要，本文一起去聊一聊弱电电缆桥架安装过程：

1、线槽径路选择原则：如果还有其他专业的管线，那么就要几家协调一下，画一张管综图按管综图来施工。没有的话，符合设计要求及施工规范，距离近，便于安装维护。

a.根据设计图纸检查线槽径路上所有孔洞是否全部完成，根据现场情况，确定线槽路径，避免与其他专业的线槽路径相冲突。

b.在线槽始端至终端找好水平和垂直线，用墨斗在顶棚或墙面弹线。

2、吊架安装

a.按照每1.5米间距固定原则，在顶棚或墙面上划出安装孔位置，钻孔，敲入膨胀管冲紧。

b.将吊架对准孔位，加上平垫、弹垫再带上螺杆，一人扶住吊架并同时靠上水平尺把吊架扶水平或垂直，另一人把螺杆固定牢固。

c.在直线段的另外一端用同样的方法安装一组吊架。在前后两组吊架的安装线槽的平面用尼龙线拉通，尼龙线须拉紧。再用尼龙线作为基准线调节中间安装的吊架。吊架与线槽的首端、分支、转角、接头及进出线盒处支、吊架固定的位置间距不大于0.5 米。

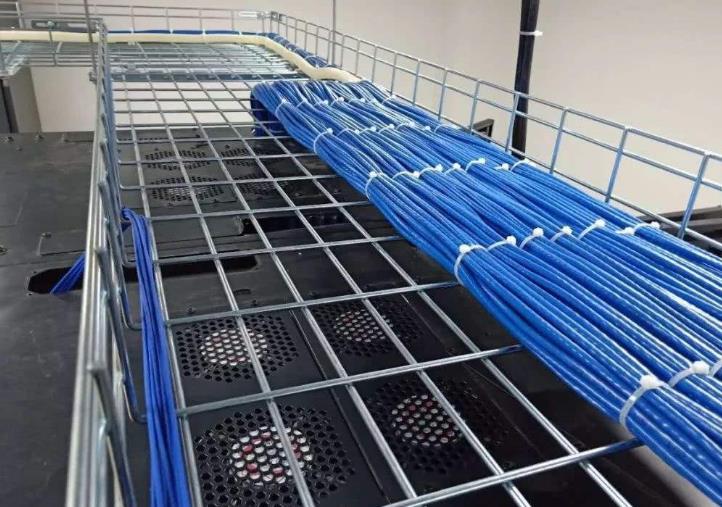

弱电电缆桥架

3、钢槽安装

a.线槽的连接应连续无间断，每节线槽的固定点不应少于两个。在转角、分支处和端部均应有固定点，并应紧贴墙面固定。

b.钢槽直线段连接应采用连接板，用半圆头螺丝由内向外穿出加上平垫、弹垫螺帽紧固。连接处间隙应严密平齐。后清理钢槽内杂物，盖上盖板。槽盖应齐全、平整、无翘角。

c.固定或连接线槽的螺钉或其他紧固件，紧固后其端部应与线槽内表面光滑相接。

d.钢槽进行转角、分支连接时应采用弯通、二通、三通、四通等进行变通连接，钢槽末端应加装封堵板。线槽的出线口应位置正确、光滑、无毛刺。线槽敷设应平直整齐，水平或垂直允许偏差为其长度的2%，且全长允许偏差为20mm。

f.线槽两端须做好跨接地线，并留有伸缩余量，地线使用铜编织线;但金属线槽不能作为设备的接地导体线槽须单端接地。

4、钢槽孔洞位置处理

钢槽在通过墙体或楼板处，不得在墙壁或楼板处连接，也不应将穿过墙壁或楼板的钢槽与墙或楼板上的孔洞用水泥摸死。应在穿缆后用防火泥封堵，并刷上与墙面相同色漆。

电缆桥架安装-接地

桥架安装要求横平竖直，表面平整，固定可靠，盖板严实，支架排布合理，整齐美观，桥架跨接线规范；桥架本体要加防松垫圈与支架可靠连接，连接处刮掉油漆。

电缆桥架、母线槽安装—跨接线
