谈一谈弱电工程中综合布线系统施工步骤

时间:2020-09-17 18:45来源:未知 点击:

谈一谈弱电工程中综合布线系统施工步骤。综合布线系统可划分成六个部分,其中三个子系统:配线(水平)子系统;干线(垂直)子系统;建筑群子系统;外加三个部分:工作区、设备间、管理。本文来谈一谈综合布线系统施工步骤:

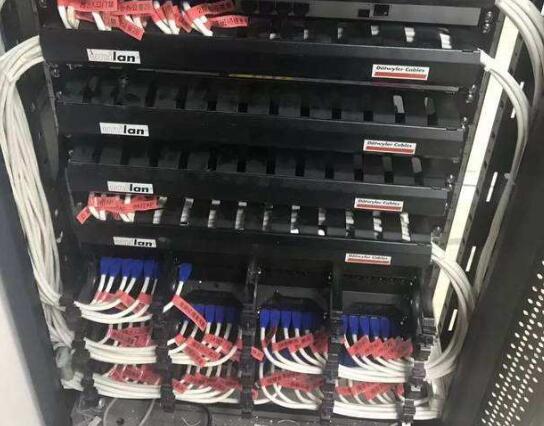

弱电工程综合布线系统


1)水平子系统的布线施工
水平子系统完成由接线间到工作区信息出口线路连接的功能。采用走吊顶的镀锌金属线槽的方案,线管采用镀锌钢管。为水平线系统提供机械保护和支持。
装配式的金属线槽是一种闭合式的金属管槽,安装在吊架上,从弱电井引向各个设有信息点的房间,再由不同规格的线管,将线路引到墙壁上的暗装底盒。

可以根据情况选用不同的规格,为保证线缆的转弯半径,线槽须配以相应规格的分支辅件,以提供线缆线路由的弯转自如。
如果不能确定信息出口的准确位置,拉线时可先将线缆盘在吊架上的线缆出线口处,待具体位置确定后,再引到各信息出口。
由于铺设水平线缆之前先得铺设线管,在铺设时因当注意不能有连续的两个90度的拐角,若实际情况限制则需加过线盒。

2)垂直干线子系统的布线施工
本方案的垂直干线子系统,是由一连串通过开好垂直对准孔组成的,它的走线设计分为两部分。
干线的垂直部分
垂直部分的作用是提供弱电井内垂直干缆的通道。这部分采用预留电缆井方式,在每层楼的弱电井中留出专为综合布线大对数电缆通过的长方形地面孔,电缆井的位置设在靠近支电缆的墙壁附近,但又不妨碍端接配线架的地方。
在预留有电缆井一侧的墙面上,还应安装电缆爬架或线槽,爬架或线槽的横档上开一排小孔,大对数电缆用紧固绳绑在上面,用于固定和承重,如果附近有电梯等大型干扰源,则应使用封闭的金属线槽为垂直干缆提供屏蔽保护。

干线的水平通道部分
水平通道部分的作用是,提供垂直干缆从主设备间到所在楼层的弱电井的通路,这部分也应采用走吊顶的镀锌金属线槽的方案,用来安放和引导电缆,可以对电缆起到机械保护的作用,同时还提供了一个防火的,为垂直干缆提供密封,坚固的空间使线缆可以地延伸到目的地,其选材算法与水平子系统设计部分的线槽算法一致,且若一根线管连续有两个90度的拐角时,应在一处加过线盒,以便拉线时不破坏线缆,与垂直部分一样,水平通道部分也须保留空间余量,以确保在今后系统扩充时不致需要安装新的管线。
