盐锅峡安防监控系统改造工程竣工报告
来源：未知 时间：2020-11-18 18:47
一. 工程概述
甲方：黄河上游水电开发有限责任公司陇电分公司
乙方：甘肃中联威视电子科技有限公司
为了陇电分公司盐锅峡电站生产办公、生活区安防系统改造工程建设项目，受贵公司的委托，根据贵单位提出的要求，我公司对现场进行了详细的勘探及监控点位安装的设计与规划。
系统由信息采集部分、传输部分、控制处理三部分组成。其中信息采集部分主要由数字高清红外摄像机构成；半球主要分布在办公楼、教育楼门口以及电厂宾馆，枪机和快球主要分布在大坝、主马路、周界围墙、材料库以及生活区等地方，详细分布位置见监控安装系统点位分布图；因为采用的是有线传输系统，所以传输部分主要由视频传输——光缆、超五类网线及电源电缆组成；控制处理部分主要由数字硬盘录像系统主机两台，显示器以及存储设备硬盘等组成。总的控制处理部分设备放置在大门监控室内。
二. 工程项目
1.线缆敷设及接入层网络交换机的安装
2.安装网络视频存储服务器
3.安装 50〞液晶显示器
4.安装视频监控客户端
5.安装前端视频摄像设备
6.安装被动式红外报警设备
三. 施工内容
1. 线缆敷设及接入层网络交换机的安装

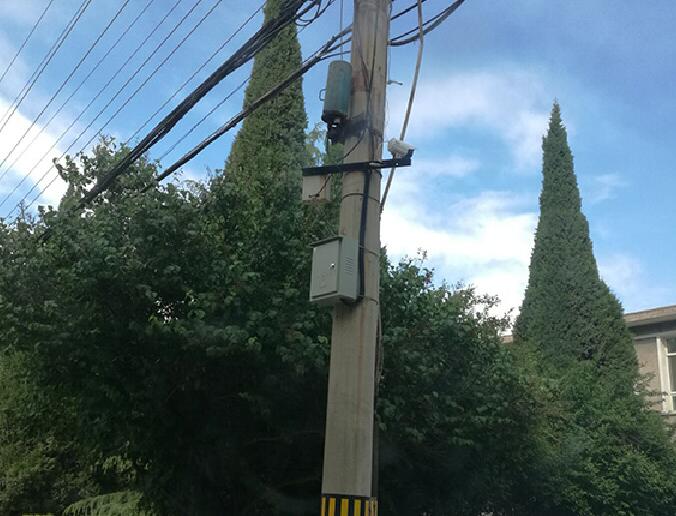

光缆和电源线的铺设是根据之前原有线路的铺设地点进行搭建的，都是经过马路两边的电线杆子进行铺设走线，只有个别线路点位需要我方单独走线缆。
1.1 光缆从前方生产管理楼开始沿着路边电杆的已有架空线路铺设，中途经过农场路口、鱼池变汇聚入单生公寓汇聚点，单身公寓楼旁黄河边烟囱球机光缆也汇聚入单身公寓汇聚点。所以单生公寓汇聚点汇聚鱼池、前方生产区以及烟囱监控的光缆。
1.2 水净化站监控系统需要单独预览，单独存储，属于独立系统，所以在此安装了一台16口的接入层交换机，保证网络信号的稳定。我方布线采用穿管布线至摄像机，净化站监控为了可以接入厂区总监控所以光缆我方自己架空由车队大院屋顶走线至水净化站。
1.3 水净化站后山点位由于线路铺设难度较大光缆由车队大院屋顶布线开始经过三合院路口到达水净化站后山点位。
1.4 生技部点位走线沿着马路电杆原有线路经过教育楼汇聚教育楼旁汇聚箱；办公楼以及材料库光缆铺设也经过原有架空线路汇入教育楼旁汇聚箱， 4号楼和5号楼监控经原有架空线路汇入教育楼旁汇聚箱，所以在此安装一台16口接入层交换机，保证网络信号的稳定。最后汇聚箱电缆经过大车间路口、煤场传入大门值班室汇聚箱。
1.5 6号楼、11号楼围墙监控以及15号楼黄河边监控都经过电厂宾馆传入大门值班室汇聚箱。
1.6 24口交换机的安装地点选择在保卫值班室操作台里面的小机柜，以保证监控室画面网络信号的稳定。
2. 网络视频存储服务器的安装
2.1 16路和32的网络视频存储服务器选择放置在保卫值班室（监控机房）以方便维护和安全，安装位置在值班室电视下面的操作台。
2.2 8路网络视频存储服务器选择放置在水净化站班长办公室进行监控录像的存储，因为水净化站是独立的一套系统，以保证视频的稳定和后期维护。

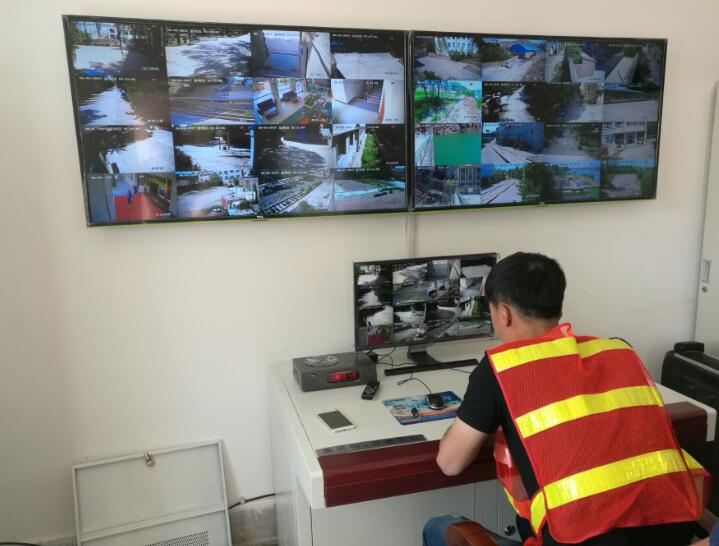

3. 50〞液晶显示器的安装
50寸的液晶显示单元2套选择放置在保卫值班室（监控机房），采用挂壁式安装，用来实时勘察站内各个区域的安全情况!
4. 两台监控电脑以及视频监控客户端的安装
由于两台监控电脑主机安装于水净化站班长值班室以及大门口班长办公室所以视频监控4200客户端选择在水净化站和门卫班长值班室,4200客户端软件主要实现监控画面的分控预览，以便操作监控区域画面的更换和视频的调取等。

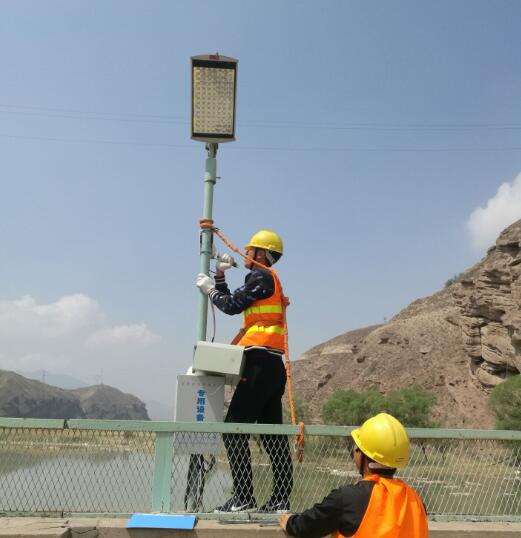

5. 前端视频摄像设备的安装
前端视频摄像设备的安装我们选择根据现场每个摄像机的监视对象进行安装，基本按照之前老设备的安装地点进行安装，新增加的摄像机我们根据现场实际监视区域进行安装,以保证所监视区域无死角。
6. 被动式红外报警设备的安装
本次项目所用的被动式红外报警设备选择安装在办公楼内的一楼财务室、二楼财务室、一楼档案室、三楼档案室以及材料库大件库和备品库，实现对各种突发情况进行实时监测。
四． 视频监控系统调试
1. 安防视频监控系统调试根据
1.1 《中华人民共和国公安部行业标准》（GA70-94）
1.2 《视频安防监控系统技术要求》（GA/T367-2001）
1.3 《民用闭路监视电视系统工程技术规范》(GB50198-94)
1.4 《工业电视系统工程设计规范》（GBJ115-87）
1.5 《入侵报警子系统通用图形符号》（GA/T75-2000）
1.6《建筑及建筑群综合布线工程设计规范》 （GB/T50311-2000）
1.7 《电线电缆识别标志方法》（GB/T6995）
1.8 《全介质自承式光缆》（YD/T 980-1998）
1.9 《建筑设计防火规范》（GBJ16-87）
1.10《入侵探测器通用技术条件》（GB10408.1-89）
1.11《防盗报警控制器通用技术条件》（GB12663-90）
1.12《报警图像信号有线传输装置》（GB/T16677-1996）
1.13 4.8.4视频监控图像质量方面：
1.14《电视视频通道测试方法》（GB3659-83）
1.15 《彩色电视图像质量主观评价方法》（GB7401-1987）
1.16 4.8.5视频系统网络设计方面：
1.17 《信息技术开放系统互连网络层安全协议》（GB/T 17963）
1.18《计算机信息系统安全》（GA 216.1－1999）
1.19《计算机软件开发规范》（GB8566-88）
1.20 4.8.6视频系统工程建设方面：
1.21《智能建筑设计标准》（GB／T50314－2000）
1.22《入侵报警工程程序与要求》（GA/T75-94）
1.23《入侵报警子系统验收规则》(GA308-2001)
1.24《入侵报警工程技术规范》(GB 50348-2004)
1.25《电子计算机机房设计规范》(GB50174-93）
1.26《建筑物防雷设计规范》(GB50057-94)
1.27《建筑物电子信息系统防雷技术规范》(GB50343-2004)
1.28《入侵报警子系统雷电浪涌防护技术要求》(GA/T670-2006)
1.29《民用建筑电气设计规范》(JGJ/T16-92)
五、验收、培训及后期维护
我公司于2017 年 4月 11 日对本工程进行开工实施，经过施工队加班加点的施工，工程于 2017 年 5月 30 日完工，目前工程已经完工，并经过测试运行，设备运行性能良好，已达到既定的要求，现我方申请验收。
1.系统的工程验收应由设计，施工建设单位和管理部门的代表组成验收小组，按竣工图进行，验收时应做好记录，签署验收资料并归档。
2.工程项目验收合格后，可交付使用。验收不合格时，应有设计,施工单位返修直至合格后，在进行验收。
3.系统工程验收主要包括下列内容：
1）工程施工质量
2）系统质量的主观评价及测试
3）图纸，资料及文件的归档
六 遗留问题
无。
